Rozvodna doska - ConnBoardDriver

Momentalne podporujeme dva typy rozvodnych dosiek - Emtest (povodna stara doska) a TransData (nova doska). Obe dosky pouzivaju ten isty komunikacny protokol, no lisia sa v podporovanych commandoch.

\\hades\dokumentacia\Projects\DEVELOPMENT\OEMdevices\Firmwares\Rozvodna doska\TD

Pre prepojenie developerskeho PC s rozvodkou pouzivame RS485-USB konverter. Tento konverter zaobaluje RS485 paket a ten nasledne posle cez USB. Konverter je popisany na tejto stranke.

DokumentaciaTD/VyvojovyUsek/VyvojSW/TransFare/Devices/ConnectionBoard

Dokumentácia upravená a udržiavaná v TransData je pod nazvom Rozvodna doska_v* .odt/.pdf

Staršie dokuemntacia su pod nazvom EM_RozvodnaDoska_v*.doc

Zapojenie senzora tlacidla do rozvnodnej dosky:

1. Zapojime spinac do slotu pre +24V
2. Zapojime spinac do slotu rozvodnej dosky priradeneho danemu tlacidlu

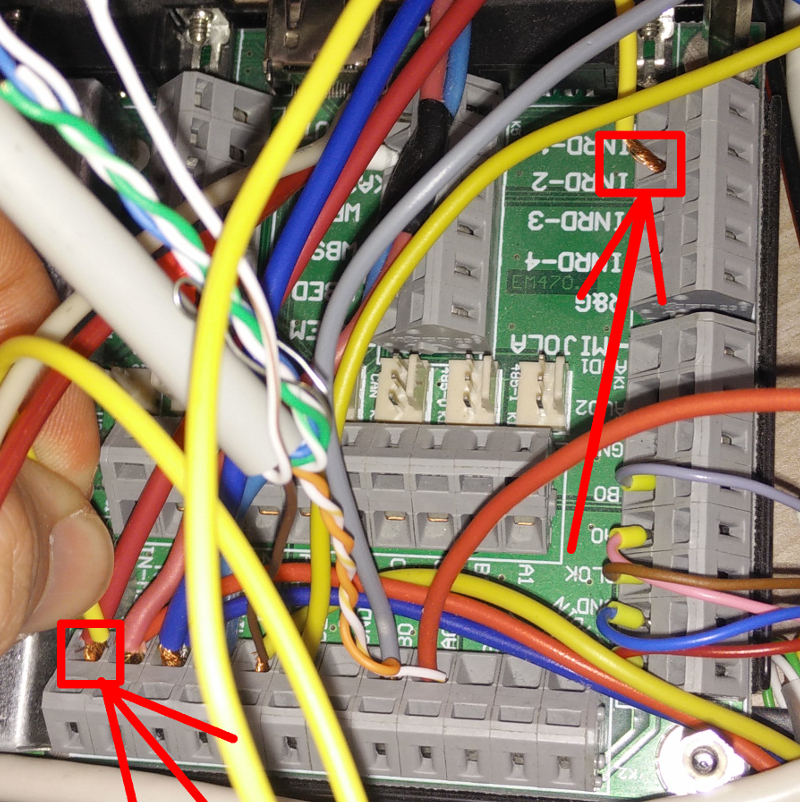

Typ rozvodnej dosky: EMRDi-V3-S1

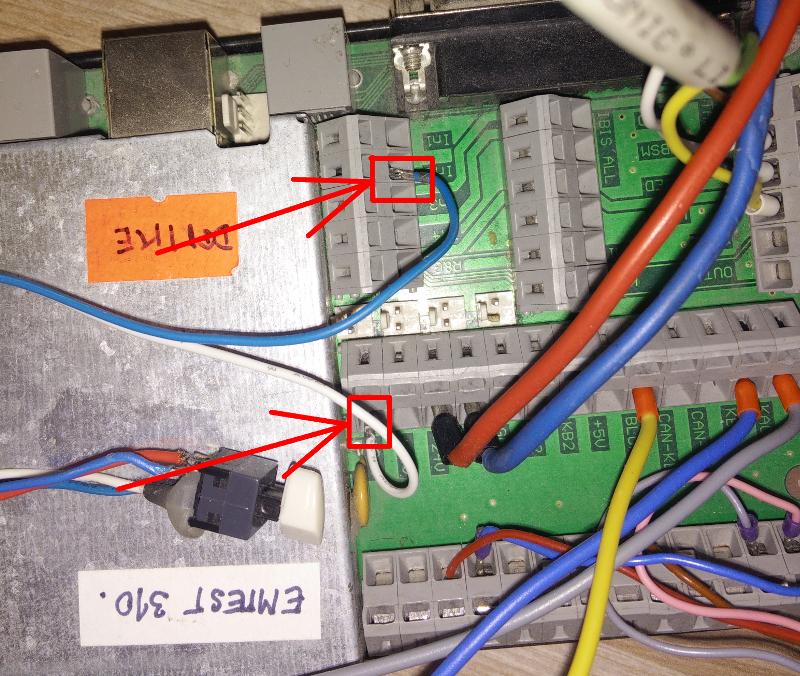

Typ rozvodnej dosky: EMRDi-S2

• sluzi na zmenu produktoveho cisla rozvodnej dosky od TransDaty z konzoly na Vesne
• bude sucastou develop balicka od Jenkins buildu 1664 a nachadza sa tu /opt/app-5/bin/ConnBoardProductChange
• od verzie Jenkins buildu 1710 utilitu obsahuje develop aj master (R2406), utilita navyse vzdy vypise aj Hw a Sw verzie
• ak chceme utilitu pouzit, musime zastavit hlavnu aplikaciu Vesny (najlepsie cely runlevel 5), pretoze ta komunikuje s rozvodnou doskou a utilita by nedokazala pouzit zariadenie (seriak RS 485), ktore by bolo obsadene

appstop 5

• pouzitie:

Usage: ConnBoardProductChange -m|-f|-s [product_number]
         -m or m main board
         -f, f, -o or o first module (module one)
         -s, s, -t or t second module (modeule two)
         product_number format: productID_productMajor_productMinor_revision_buildnum
         if (new) product number is ommited, only current product number is read

• prvy parameter je teda modul (hlavny, prvy a druhy), pre ktory chceme zmenit (alebo zobrazit aktualne) produktove cislo
• druhy parameter je produktove cislo, na ktore chceme aktualne produktove cislo zmenit; ak druhy parameter neuvedieme, utilita iba vycita aktualne produktove cislo pre zvoleny modul
• priklad pouzitia:

ConnBoardProductChange -m 99007_1_0_0_180503001

Tymto prikazom zmenime aktualne produktove cislo hlavneho modulu na 99007_1_0_0_180503001
