Intelkomunikacia

• TCP porty 4444, 4455 a 2222
• UDP porty 1238, 5555, 1240

• UDP porty 1238 (strojcek / automat posiela alarm a ziadost na vycitanie), 1239 (strojcek / automat prijima ziadost o stav)

Alarmy odchadzaju z automatu z portu 1239 a smeruju na port → 5555 na ip kde bezi intelkom. Odtial si Monitor alarmov prebera alarmy z intelkom IP na porte 4444.

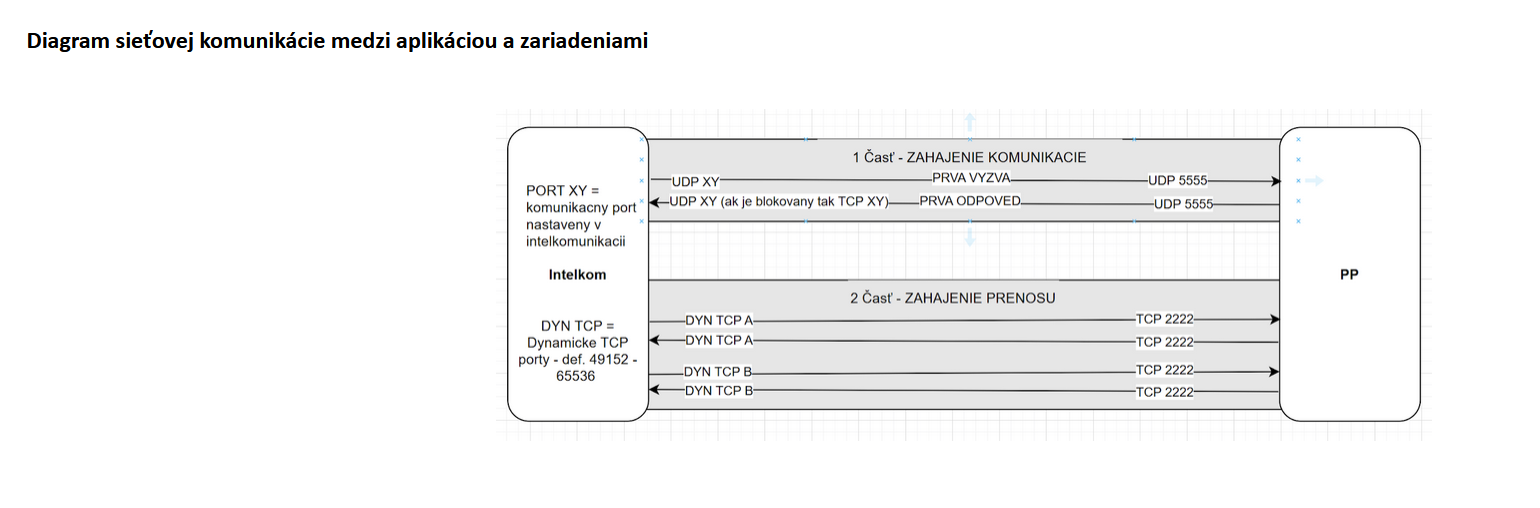

Intelkomunikácia rozposiela výzvové UDP pakety na zariadenia v nastavenom rozsahu na port 5555. Zachytený palubák odpovedá intelkomunikácii opäť UDP paketom na port 1238. Tá potom vytvára TCP spojenie na palubák na port 2222. V rámci tohto pripojenia prebehne celá sychronizácia dát - štatistika, vstupné dáta, …

Diagram je v dokumente:

https://docs.google.com/document/d/1ShGVPoALjIBqLCMMlrGTqZK0d4yjOdFOvvuckr36QKE/edit

EMActiveX.dll
EMAlarm.dll
EMBinary.dll
EMPlatnosti.ocx
EMStrojcekyDC.dll
EMStrojcekyOM.dll
EMVozidlaDC.dll
EMVozidlaOM.dll
schedul.dll

TDConfigLib.dll
TDControls.dll
TDMonitorLib.dll
TDSerilog.dll

Nepodarilo sa získat súbor [2 *] - Chyba komunikacie so strojcekom pri vycitavani informacii o statistike
  * = -1 - nepreslo poslanie paketu
      -2 - zlyhalo prijatie odpovede (do 60 sekund)
      -3 - zlyhalo parsovanie paketu (zrejme nekorekny format (CPaket::ExtraktPaket))
      -4 - nie je to ocakavana odpoved (ocakaval napr. odpoved 'i', 'R' dlzky 13B a prislo nieco ine)

Nepodarilo sa získat súbor [3 *] - Chyba komunikacie so strojcekom pri vycitavani statistiky (zlyhalo poslanie alebo prijatie paketu, velmi podobne, ako predosly pripad)
  * - druhe cislo je navratova hodnota z vycitania infa o statistike - vid predosly zaznam

Nepodarilo sa získat súbor [1] - Chyba komunikacie so strojcekom pri vycitavani informacii o statistike - pri otvorenom odpocte

Nepodarilo sa získat súbor [2] - Chyba komunikacie so strojcekom pri vycitavani statistiky - pri otvorenom odpocte

Ak sú zapnuté vývojárske logy, ukladajú sa do:

C:/Temp/IntelKomunik.log

Intelkomunikácia zapisuje záznam do tabuľky mon_Monitor v databáze Winad (resp. databáze nastavenej v nastavení LogMonDatabase). Vzniká tam záznam ako:

kde:

• ModulID = ProgramID
• CompanyID = FirmaID
• Host = Nazov klientskeho pocitaca (System::Environment::MachineName)
• Instance = ProgramID
• StatusDatetime - dátum a čas posledného prihlásenia sa intelkomunikácie do monitoringu (každých 10 sekúnd)
• TimeStamp - dátum a čas posledného logu (viď nižsie)
• Level - závažnosť logu (0-5, vyššie číslo = vyššia závažnosť)
• Operation - kategória logu (viď nižsie)
• Version - verzia aplikácie
• Message - log (viď nižsie)
• Enabled - príznak pre zastavenie programu (Enabled >= 100 znamená pokyn na zastavenie)
• State - identifikátor stavu aplikácie (viď nižsie)

Intelkomunikácia momentálne pozná iba dva stavy beží/nebeží vyčítavanie pokladní (1/0).

Logy zapisuje:

• “Startup” - “IntelKom started” pri nábehu
• “Communication” - “Communication is running” - pri spustení vyčítavania
• “Communication” - “Communication is stopped” - pri zastavení vyčítavania

Každých 10 sekúnd sa obhliada príznak Enabled a ak je hodnota väčšia ako 100, intelkomunikácia sa buď rovno vypne, ak je zastavené vyčítavanie pokladní alebo sa zastaví vyčítavanie a potom každé 2 sekundy sa kontroluje, či ešte nejaká pokladňa komunikuje a keď dokomunikuje posledná, aplikácia sa vypne.
