Pripojenie 485 zariadenia k PC

Howto ako pripojit 485 zariadenie k pocitacu:

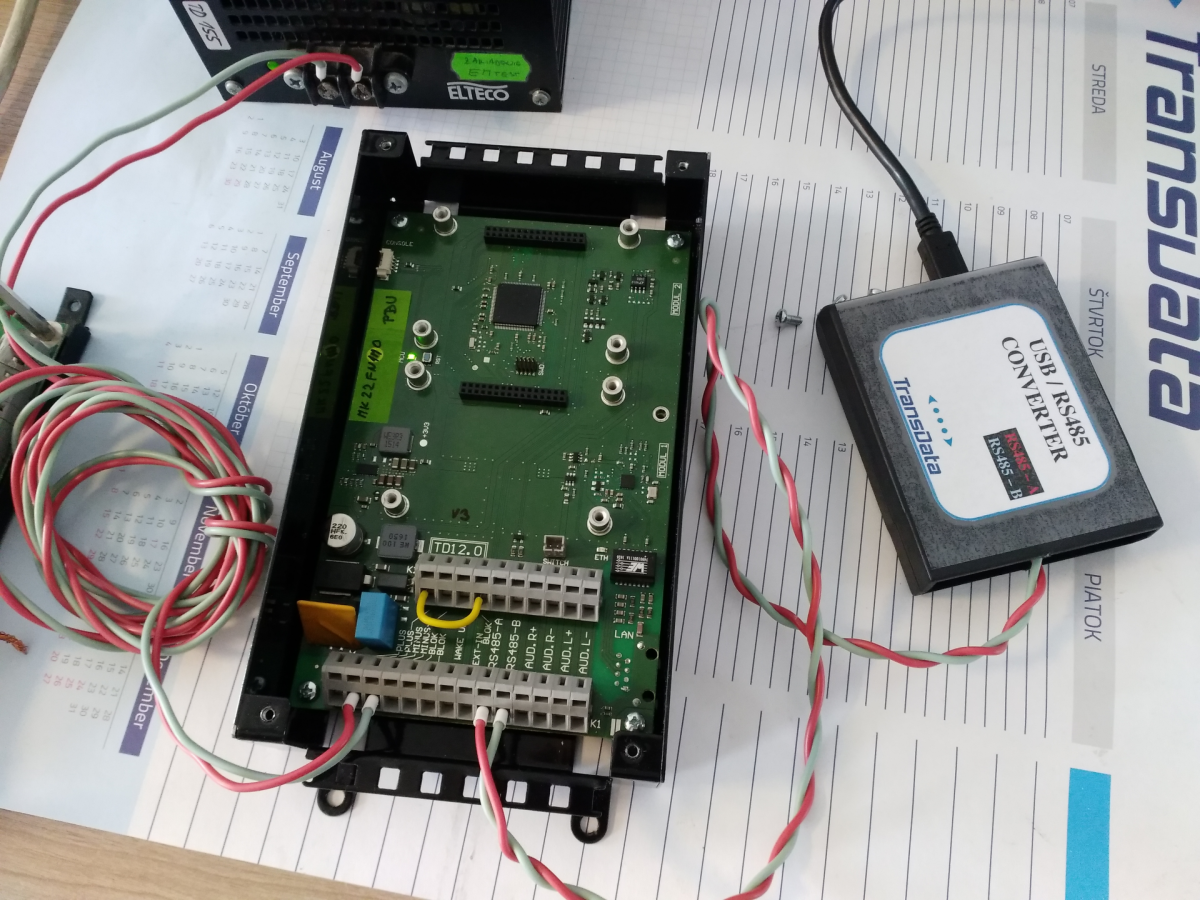

• rozvodnu dosku
• prevodnik RS485-USB (TransData)
• zdroj 24V
• kable na prepojenie

1. pripojime rs232 kabel k PC.
2. na druhu stranu kabla prepojime TX a RX (2hy a 3ti PIN)
3. v konzole ak oroot zadame: cat /proc/tty/driver/serial
4. pozreme stavy pocitadiel tx a rx
5. posleme data na seriak: cat /dev/urandom > /dev/ttyS0
6. pozreme stavy pocitadiel tx a rx, ak sa zmenilo iba tx a nie rx tak ideme dalej, ak sa zvysilo aj tx aj rx tak sme nasli spravny seriak
7. opakujeme s /dev/ttyS1, /dev/ttyS2, …

Po zapojeni prevodnika do PC by sa v /dev malo objavit nove zariadenie, najcastejsie pod nazvom /dev/ttyACM0. V konzole pod rootom spustime:

chmod +rw /dev/ttyACM0
ln -s /dev/ttyACM0 /dev/rs485-0
ln -s /dev/ttyACM0 /dev/rs485-1

- funkcnost prevodnika mozeme overit zaslanim broadcast packetu (mal by fungovat aj bez pripojenej rozvodky)

#nainstalujem nejaky seriovy terminal, napr cutecom (GUI) alebo minicom (konzolovka)
sudo apt install cutecom

#po spusteni treba na prevodnik poslat packet (v HEX)
24 FF

#pokial prevodnik funguje, mal by vratit (v HEX)
24 01

- pre pouzitie z aplikacie musi byt Connboard zapnuta v HwConfigu
